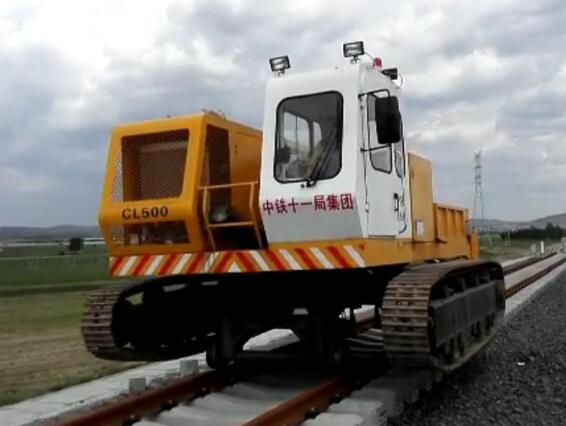

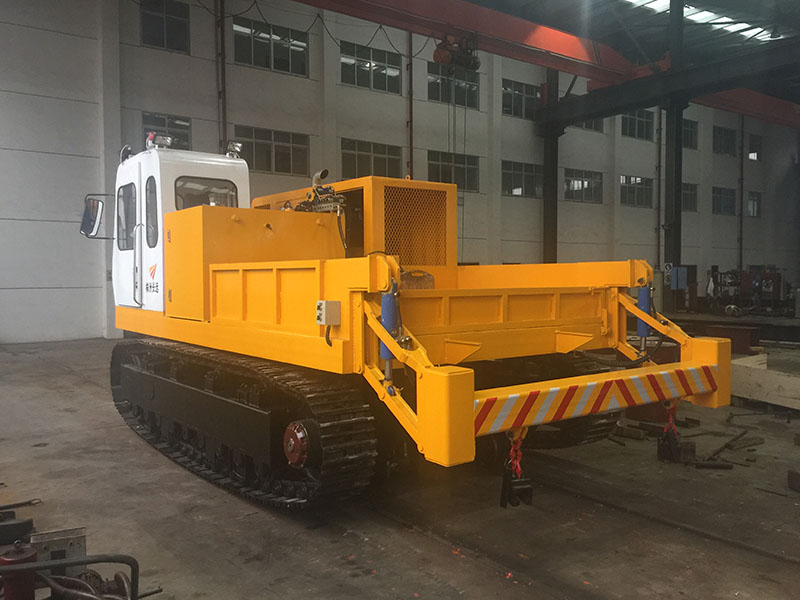

1. 概述及主要结构

  CL500型履带式牵引车是一种可变跨式履带牵引车辆，针对有砟道床长钢轨推送铺设综合效率低，参考了综合效率较高的无砟道床前拖拉后推送式铺轨法，采用拖拉式铺轨技术，可有效地解决有砟道床曲线较多、半径较小、钢轨铺设困难、铺设效率低等问题。它具有牵引力大、使用灵活、模块化程度高、可变跨、可过轨走形等特点。履带式牵引铺轨法，适用于长度100-500m、轨重不大于60kg/m长轨条组成的标准轨距有砟道床轨道铺设作业，能满足我国铁路有砟道床铺设无缝线路的要求。本牵引车作为有碴道床长钢轨铺轨机组的核心设备。牵引车由司机室、动力室、底盘、走行机构、6t拖拉卷扬、滚轮托架、轨条夹钳、动力系统、液压系统、电控系统等组成。

2.基本尺寸及主要性能参数

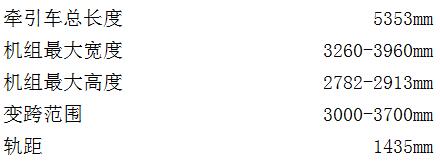

2.1 基本尺寸

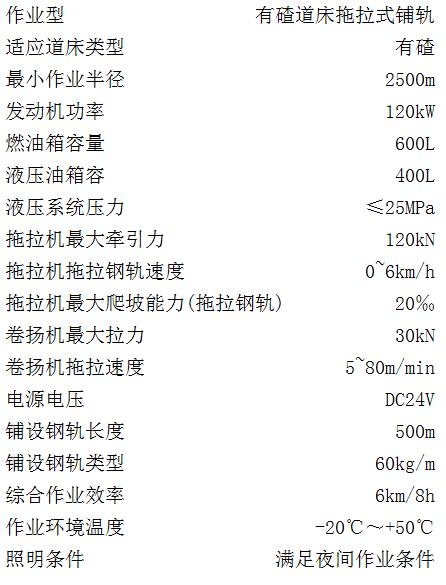

2.2 主要性能参数
