1. 概述及主要结构

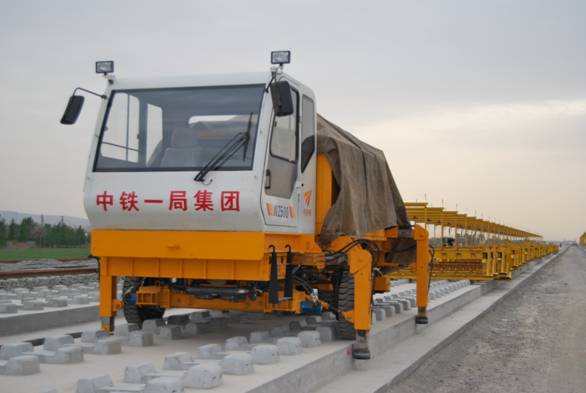

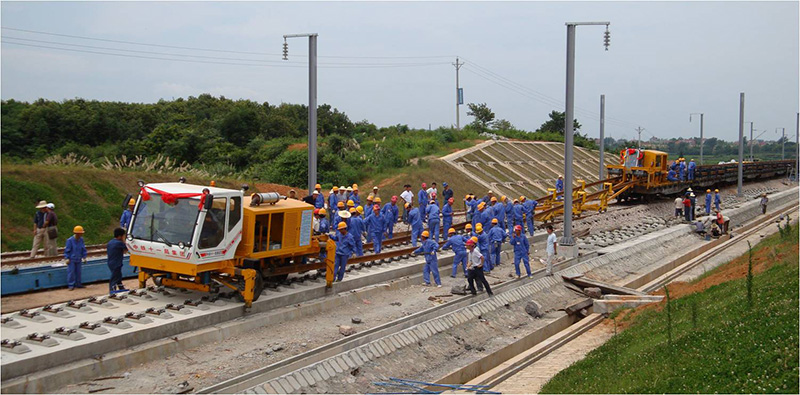

    WZ500E型无砟道床长轨条铺轨机组吸收了国内外现有无砟道床长轨条铺轨机组的优点，并有效地克服了他们的不足，采用了自动导向、大吨位牵引、提高铺轨机组作业效率、确保铺轨机组的安全性与可靠性等关键技术，具有牵引力大、无损道床扣件、综合作业效率高、可靠性高、拥有我国自主知识产权等特点，能满足我国高速铁路无砟道床一次性铺设无缝线路的要求。该铺轨机组采用前拖拉后推送式铺轨法，适用于长度100～500m、轨重不大于60Kg/m长轨条组成的标准轨距无砟道床轨道。WZ500E型无砟道床长轨条铺轨机组采用前拖拉后推送式两种兼容铺轨作业法。设备构成按机组前后位置组成：主要由100个滚轮 + 运输小平车+ 引导车 + 滚轮小车Ⅰ + 滚轮小车Ⅱ + 滚轮小车Ⅲ + 分轨推送车 + 过渡顺坡车 + 钢轨运输车组。

2. 主要技术参数

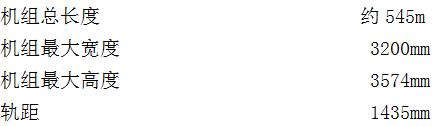

2.1 基本尺寸

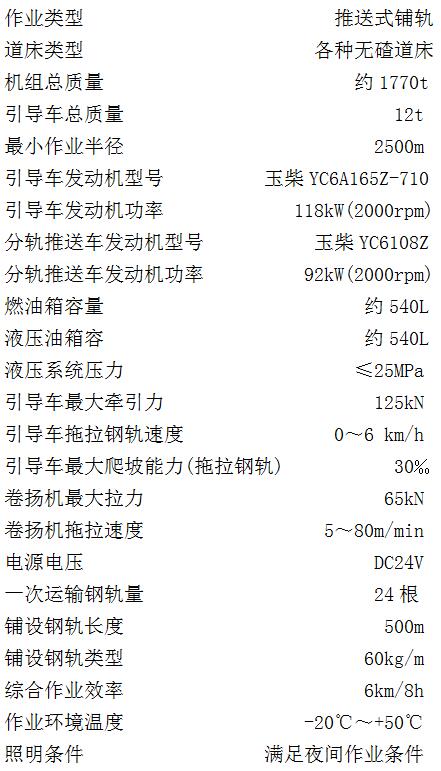

2.2 主要性能参数
