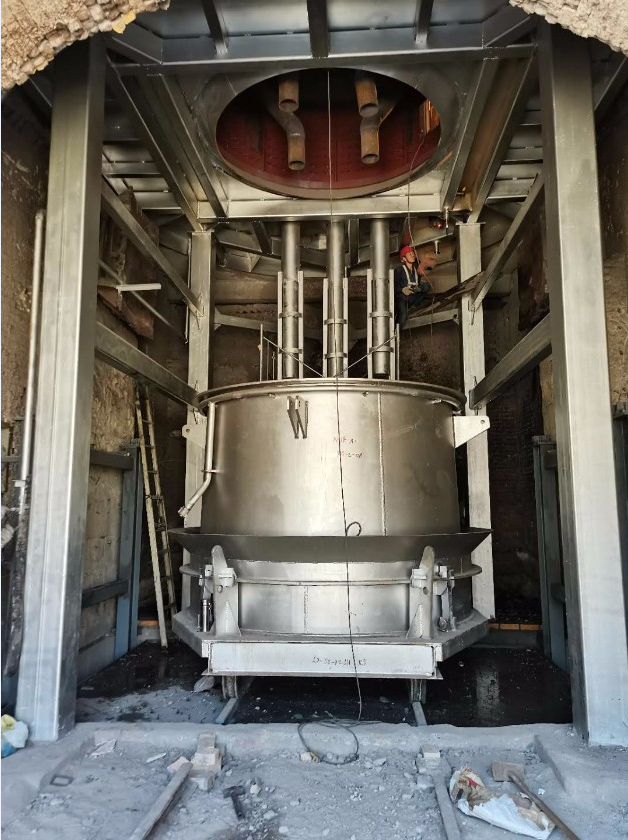

一.电炉结构形式

  炉壳为双层外水冷喷淋冷却，通过台车拖动。炉盖为直桶炉盖（内侧可砌耐材），侧面同时设置二个观察门，顶部有三个电极孔，三个加料孔，一个观察孔，顶盖与桶体能分开，桶体外侧有缺口供炉体开进开出。电极臂采用固定不旋转式，电极升降采用变频自动控制并可自动和手 动转换，灵敏度可调，气动松开（弹簧夹紧）。短网系统应能满足长期超载30%,短期过载40%的要求。变频式操作台含外置功率表和电度表（电度表精确到小数点2位）。

二.电炉技术参数

1、变压器额定容量          1500KVA/10KV （可长期过载30%,短期过载 40%）

2、一次电压              10KV

3、二次电压              110、120、133、145、160、170V

4、二次额定最大电流         6500A

5、冷却方式              空冷

6、出线方式              顶岀线

7、炉壳上口内径           φ2400mm

8、炉壳下口内径           φ2600mm

9、炉壳高度               2100mm

10、电极直径             φ250mm（可方便的换成φ200电极）

11、电极内侧距离          520〜580mm可调
