1. 基本要求

1.1 自动化积土清理转运车采用作业清理车与物料运输车组成。作业清理车主要是将弃砟抓上车辆，然后通过皮带输送至物料运输车上，实现机械化收集和运输。

1.2 自动化积土清理转运车用于将线路临修、大修清筛作业后的弃砟以及更换道岔清理出的弃砟转运到物料车上，实现机械化收集和运输。该设备适用于50、60、75kg/m钢轨的线路，木枕或混凝土轨枕、碎石道床、单线或线间距4.0m及以上的复线或多线区段进行弃砟转运作业，同时具备在铁路线路上拖挂运行、快速作业、作业效率高的特点。

1.3 自动化积土清理转运车可拓展其他应用场景，通过预留专用接口配套其他功能模块，达到一机多能的效果。

2. 设备运行与作业条件要求

3. 基本性能参数与尺寸

3.1 基本性能参数

3.2 基本尺寸

3.2.1 作业清理车

3.2.2 物料运输车

4. 技术规范与标准

5. 设备组成

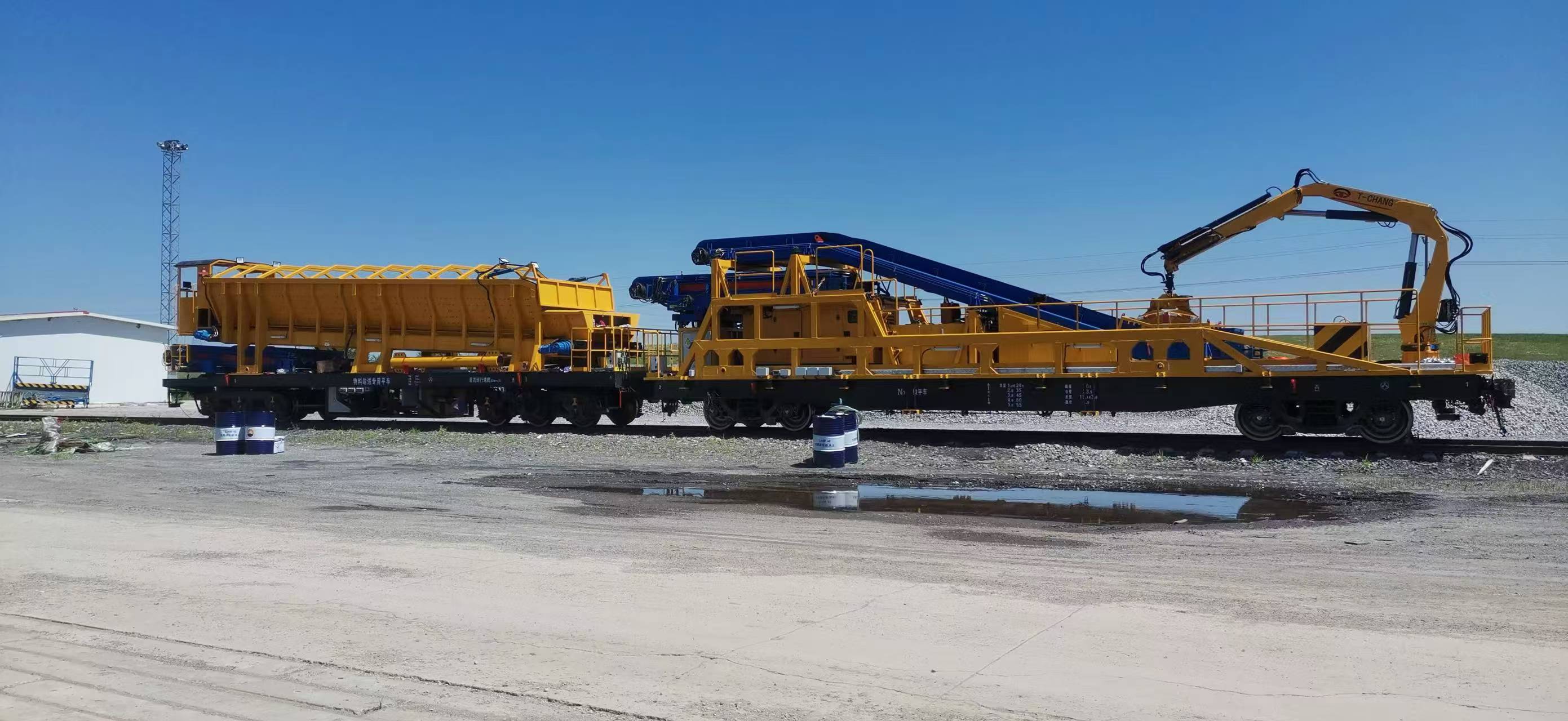

铁路机械自动化积土清理转运车采用作业清理车与物料运输车组成。

5.1 作业清理车

作业清理车由N70型平车和清碴作业装置组成。其车辆采用N70型平车，转向架采用转K6型转向架。其制动装置采用120阀的风制动系统，手制动采用NSW-1型。车钩缓冲装置采用17号车钩和MT-2型缓冲器。贝壳抓斗采用0.5m³的液压式抓斗，机械臂采用折臂式结构，基座回转由齿条油缸驱动，回转范围±200°。

5.2 物料运输车

物料运输车由物料平车、物料斗组成、物料主输送带、栏杆、操作棚、物料抛带、液压系统、电控系统等部分组成。物料斗采用四个马达驱动。物料抛带具有伸缩和旋转的功能。物料斗与平车采用铰制孔螺栓连接。
